Dein Bike springt nicht an, aber alle Widerstände stimmen? Du bist nicht allein.
Viele schrauben sich bei Zündungsproblemen an ihrer KTM, Husqvarna oder GasGas die Finger wund. Du hast das Werkstatthandbuch rausgeholt, das Multimeter angeschlossen und jeden Widerstand geprüft: Stator, Zündspule, Zündkabel, Zündimpulsgeber. Alle Werte liegen perfekt im grünen Bereich. Trotzdem gibt es keinen Zündfunken oder nur einen unberechenbaren. Das Problem ist bekannt, denn die simple Widerstandsmessung führt oft in die Irre. Die Lösung ist, den KTM Stator und Impulsgeber richtig zu prüfen, indem man die tatsächlich erzeugte Spannung misst. Hier zeigen wir dir, wie das geht.
Warum die Widerstandsmessung oft nicht ausreicht
Eine Widerstandsmessung sagt dir nur, ob die Wicklung im Bauteil durchgängig ist. Sie sagt dir nichts darüber aus, ob die Komponente unter Last – also wenn du den Motor durchkickst – auch die benötigte Spannung erzeugt, um die CDI oder ECU anzusteuern. Ein Stator kann einen perfekten Widerstandswert haben, aber durch interne Kurzschlüsse oder einen schwachen Magneten im Rotor zu wenig Leistung abgeben. Genau das ist der typische Fall bei Zündungsproblemen, die aus dem Nichts auftauchen.
Das richtige Werkzeug für die echte Diagnose

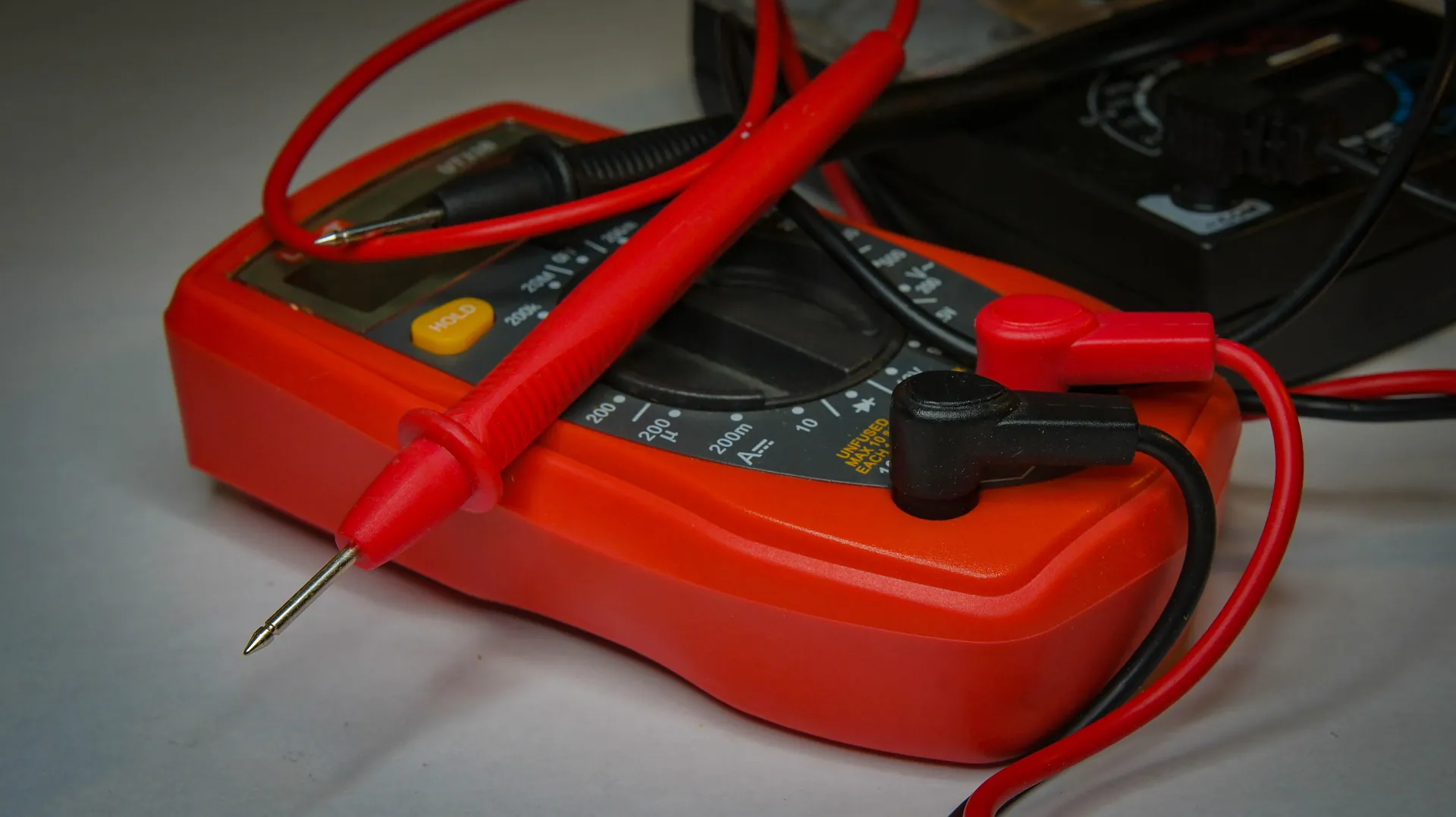

Du brauchst ein digitales Multimeter, das AC-Spannung messen kann. Noch besser ist eines mit True-RMS. Das Problem ist, dass die Spannungsspitzen aus dem Stator so kurz sind, dass viele Standard-Multimeter nur einen zu niedrigen Durchschnittswert anzeigen. Die Profi-Lösung sind spezielle Peak-Voltage-Adapter, zum Beispiel von Motion Pro. Eine einfachere, aber effektive Methode ist die Verwendung eines alten analogen Multimeters, denn dessen Nadel reagiert schnell genug auf die kurzen Spannungsspitzen.
Schritt-für-Schritt: Spannung an Stator und Zündimpulsgeber messen
1. Stator (Lade- und Zündwicklung) prüfen:
Ziehe den Stecker vom Stator zum Steuergerät (ECU) ab. Schalte dein Multimeter auf AC-Volts, am besten in den 200V Bereich. Kicke die Karre kräftig durch. Setze die Messspitzen an die beiden Pins der Zündwicklung, meist eine weiß/gelbe und weiß/rote Ader. Schau zur Sicherheit aber im Handbuch nach. Was du sehen solltest, ist eine Peak-Voltage von mindestens 30 bis 40 Volt AC beim Kickstart. Das ist keine konstante Spannung, sondern ein kurzer Ausschlag pro Tritt. Ist dieser Ausschlag nicht da oder viel zu niedrig, ist der Stator oder der Rotor defekt.
2. Zündimpulsgeber (Pick-up Coil) prüfen:
Das ist der Sensor, der dem Steuergerät sagt, wann der Kolben am oberen Totpunkt ist. Wieder den Stecker ziehen. Miss an den beiden Pins, oft grün/weiß und blau/weiß oder ähnlich. Beim Kicken sollte hier eine kleinere, aber klare Wechselspannung von etwa 0,5 bis 4 Volt AC anliegen. Fehlt dieses Signal, weiß die ECU nicht, wann sie zünden soll und es passiert gar nichts.
Der systematische Fehlerbaum: Was kommt als Nächstes?
Wenn du jetzt Spannungswerte hast, geht es weiter:
- Spannung vom Stator und Impulsgeber OK? Dann liegt das Problem weiter hinten. Prüfe die Zündspule mit einem echten Funkenprüfer, nicht mit diesem billigen Zeug, das nur Masse prüft. Kontrolliere jedes Kabel und jeden Stecker auf Korrosion oder einen simplen Massefehler. Wenn dann immer noch nichts geht, bleibt als letzte, teure Komponente das Steuergerät (ECU). Ein defekter Kondensator oder eine kalte Lötstelle in der ECU ist bei sporadischen Ausfällen eine häufige Ursache.
- Keine oder zu niedrige Spannung vom Stator? Tausche den Stator. Gute Aftermarket-Teile gibt es zum Beispiel von Ricky Stator. MX-Wahrheit: Elektrische Bauteile leben nicht ewig. Hitze, Vibrationen und Wasser setzen ihnen zu. Ein präventiver Blick alle 50 Betriebsstunden schadet nie.
- Kein Signal vom Zündimpulsgeber? Prüfe den Luftspalt zum Rotor, der meist zwischen 0,5 und 1,0 mm liegen sollte, oder tausche den Sensor.
MXGlory-Kodex: Schrauben ist Teil des Sports
Eine eigene Maschine zu warten und zu reparieren, gibt dir ein tieferes Verständnis dafür, wie sie funktioniert. Das macht dich nicht nur unabhängiger, sondern auch zu einem besseren Fahrer. Du lernst, auf Geräusche und das Gefühl der Maschine zu achten, lange bevor etwas komplett kaputt geht. Genau wie du nach jeder Schlammschlacht den Luftfilter prüfst und die Klicks am Stoßdämpfer kontrollierst, gehört auch ein Check der elektrischen Vitalwerte nach vielen Betriebsstunden zur Pflicht.
Also, schnapp dir das Multimeter, zieh die Stecker und geh der Sache auf den Grund. Die Genugtuung, wenn der Einzylinder nach der eigenen Fehlersuche wieder sauber anspringt, ist fast so gut wie die erste Runde auf einer frisch gewässerten Strecke. Viel Erfolg in der Werkstatt!
